Cum să identifici cu exactitate modelele de rulmenți cu bile adânci din oțel inoxidabil folosind un șubler Vernier?

În întreținerea de rutină și repararea mecanică a echipamentelor industriale, identificarea și înlocuirea cu precizie a rulmenților este un pas critic în asigurarea funcționării stabile. Din cauza uzurii prelungite sau a contaminării cu ulei și grăsime, marcajele gravate cu laser de pe suprafețele multor Rulmenți adânci cu bile din oțel inoxidabil poate deveni ilizibil. In consecinta, determinarea modelului de rulment precis prin măsurare fizică a devenit o abilitate esențială pentru ingineri.

Acest articol va oferi un ghid detaliat despre cum să identificați rapid și precis modelul unui rulment adânc cu bile din oțel inoxidabil — folosind nimic mai mult decât un șubler — prin măsurarea acestuia. diametrul interior, diametrul exterior și lățimea .

Instrumente de măsurare și parametri de bază

Pentru a identifica cu exactitate un model de rulment, trebuie mai întâi să pregătim un model de înaltă precizie șubler vernier . În timpul procesului de măsurare, trebuie să obținem următoarele trei puncte cheie de date:

1. Diametrul interior (d): Determină dimensiunea arborelui cu care se îmbină rulmentul și este, de asemenea, cel mai critic parametru pentru derivarea sufixului numărului de model al rulmentului.

2. Diametrul exterior (D): Determină dimensiunea alezajului de montare a rulmentului.

3. Latime/grosime (B): Dimensiunea axială a rulmentului.

În convențiile de denumire pentru rulmenții cu bile adânci din oțel inoxidabil (de exemplu, S6004-ZZ), prefixul „S” desemnează materialul din oțel inoxidabil, în timp ce sufixul „ZZ” indică scuturi metalice cu două fețe. Numerele intermediare (cum ar fi 6004), totuși, dețin cheia dimensiunilor rulmentului.

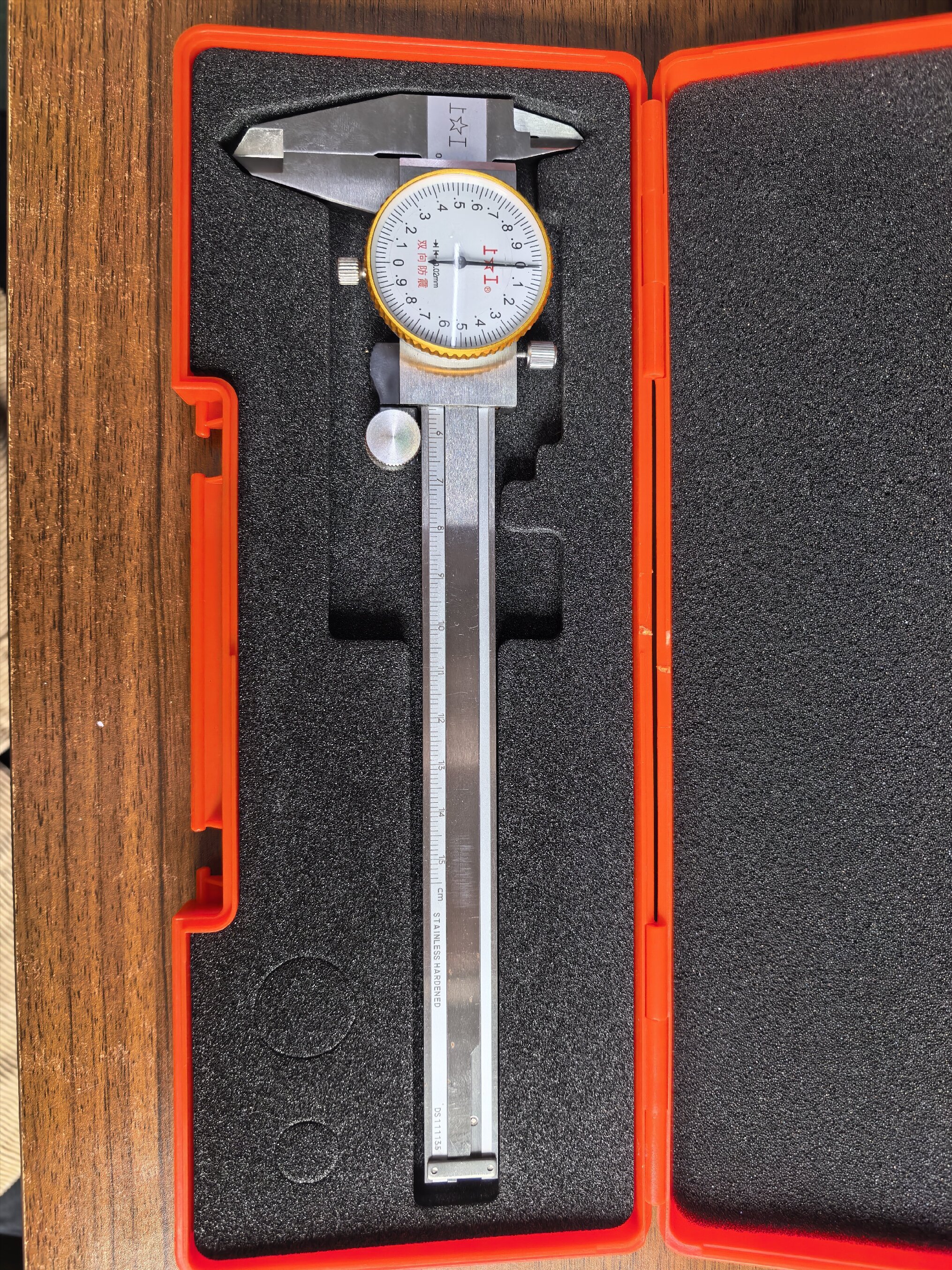

Şubler Vernier

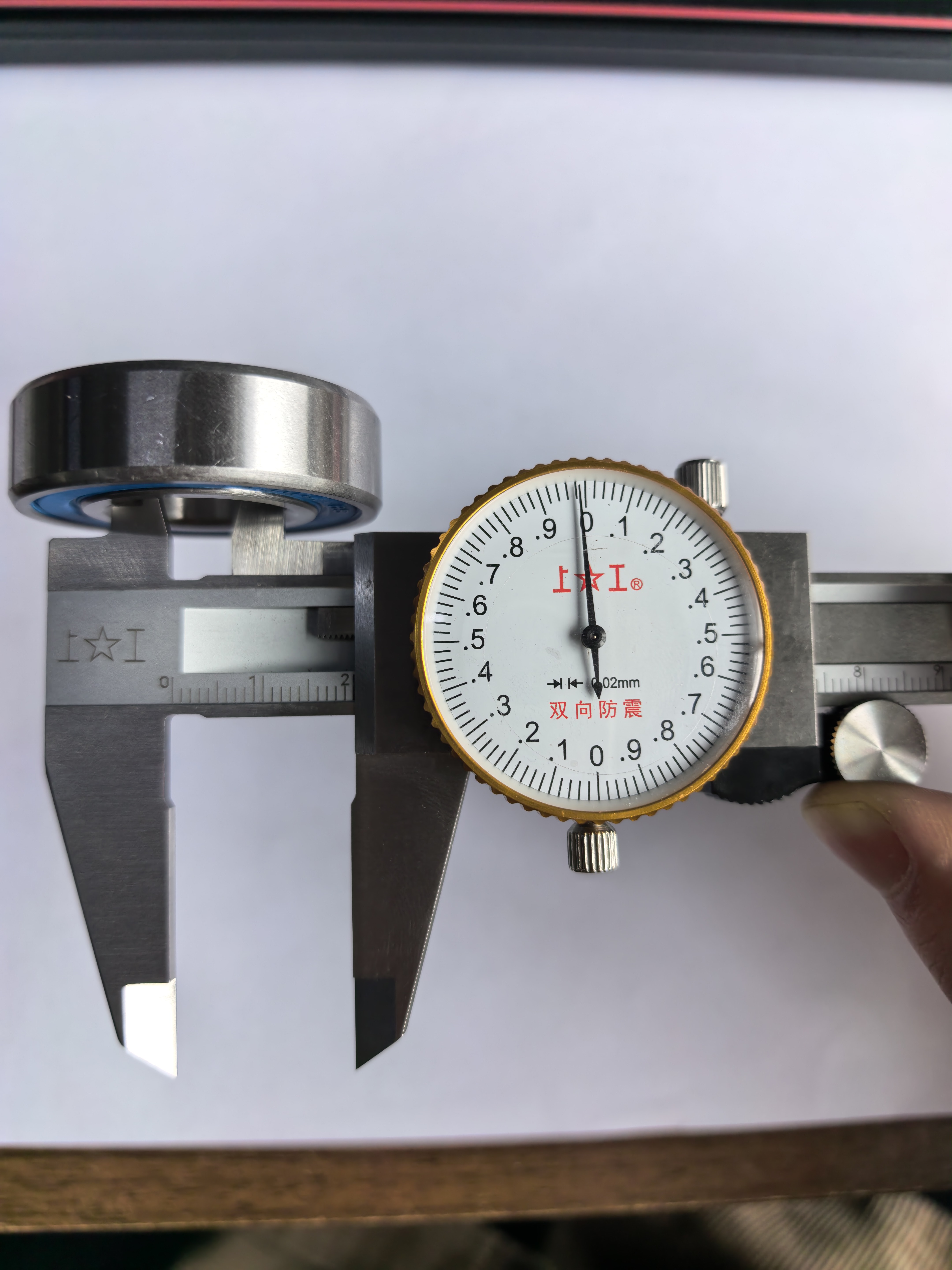

Măsurarea diametrului interior

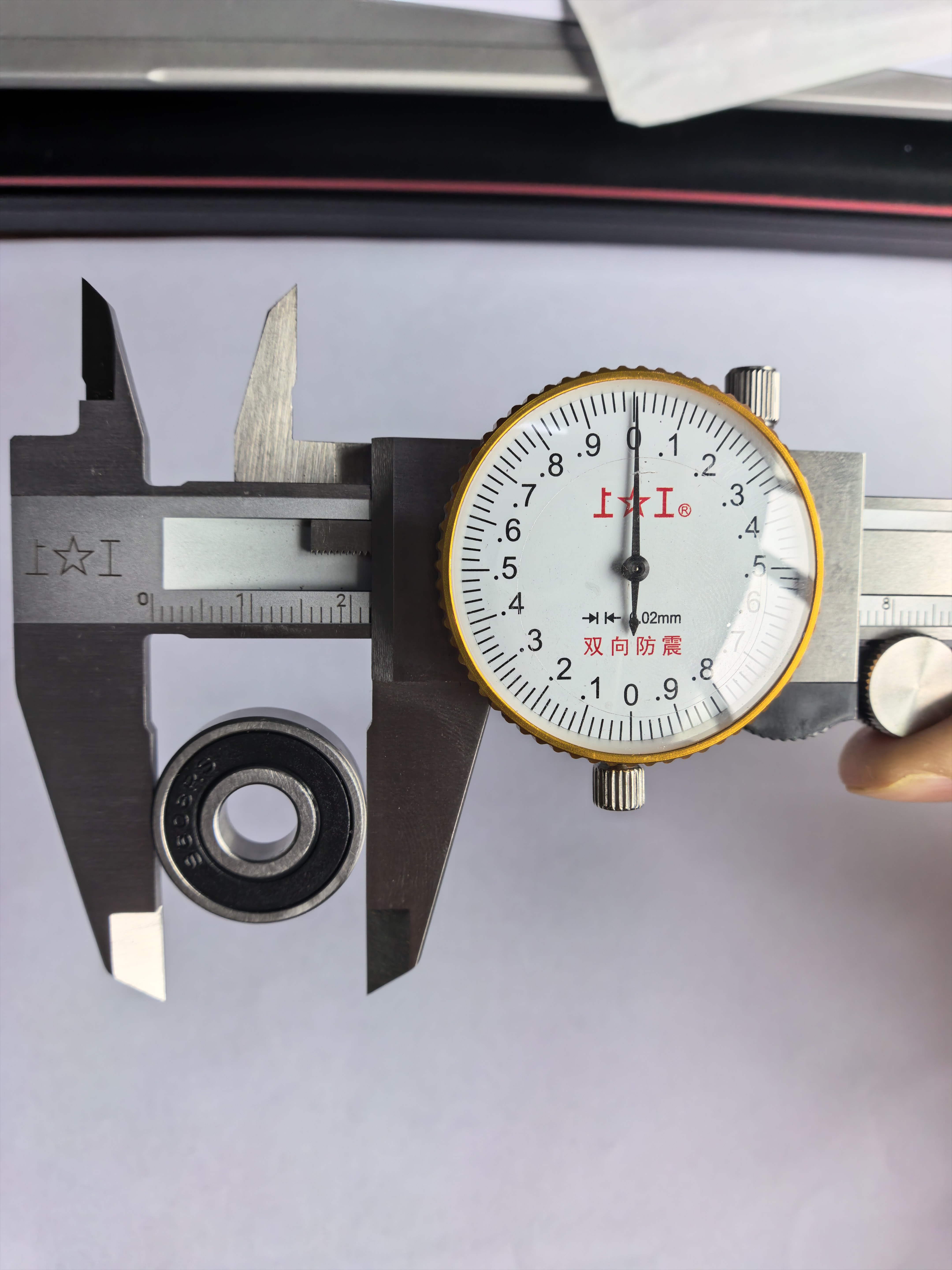

Măsurarea diametrului exterior

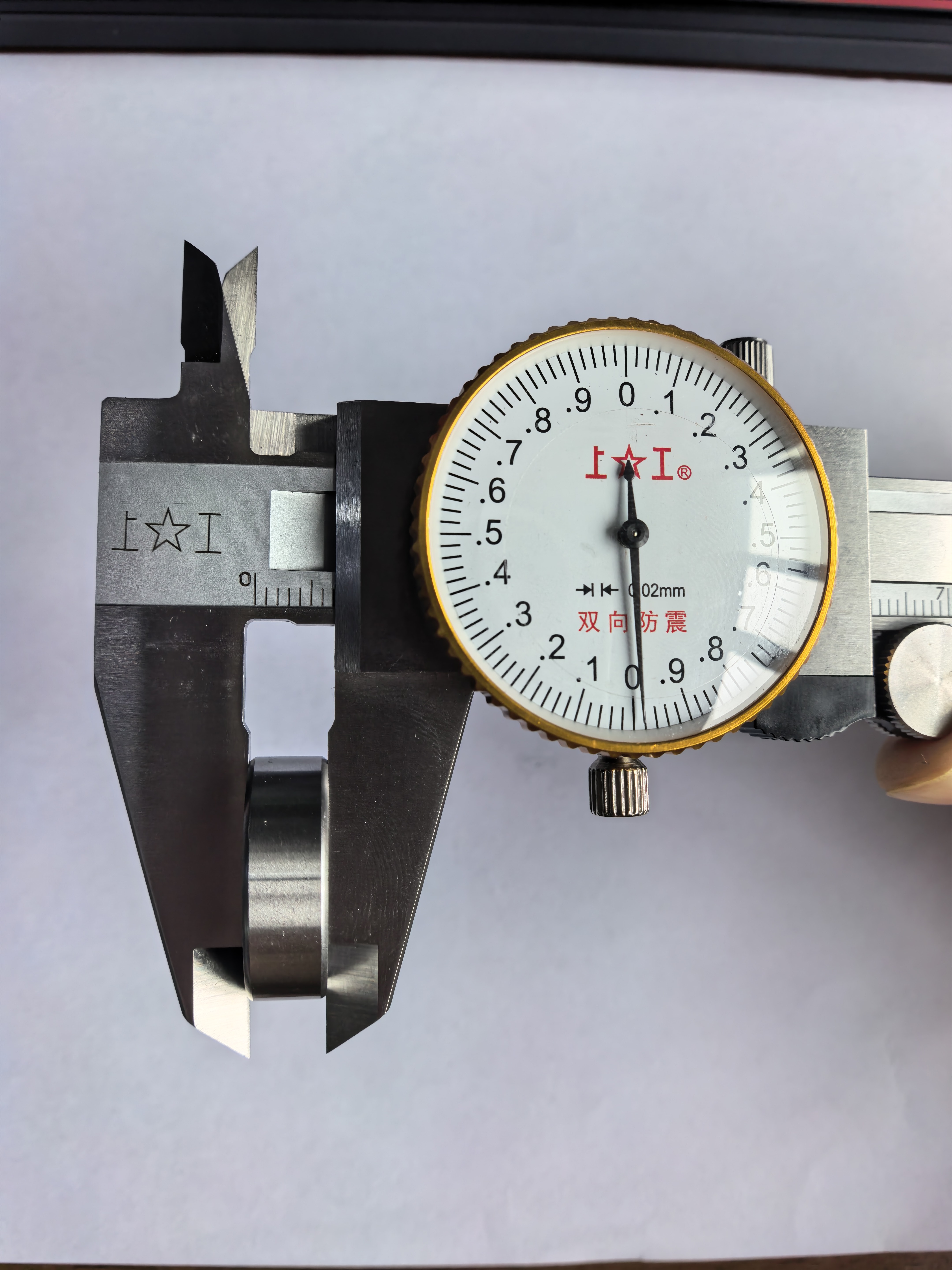

Măsurarea lățimii/grosimii

Metode de identificare a rulmenților modelului cu 4 cifre

Pentru rulmenții cu bile adânci desemnați printr-un cod din patru cifre (de exemplu, seriile S60xx, S62xx și S63xx), există o corespondență strictă între diametrul interior și cifrele finale ale numărului de model. Clasificăm această relație în două scenarii: „Formula standard” și „Sufixele speciale”.

Carcasă standard: Se aplică modelelor cu sufix ≥ 04 (Diametrul interior ≥ 20 mm)

Când diametrul interior al rulmentului, măsurat cu un șubler vernier, este mai mare sau egal cu 20 mm , puteți folosi formula clasică „împărțire la 5”:

Formula de bază: Diametrul interior măsurat al rulmentului ÷ 5 = Ultimele două cifre ale numărului de model

Analiza de caz: S6004-ZZ — Dacă măsurați diametrul interior al unui rulment din oțel inoxidabil folosind un șubler și găsiți că este 20 mm , puteți aplica următoarea formulă: 20 ÷ 5 = 4 (dând sufixul „04”). Evaluare preliminară: sufixul pentru acest model de rulmenți este 04. Ulterior, luând măsurători suplimentare ale diametrului exterior (42 mm) și lățimii (12 mm) ale rulmentului și încrucișându-le cu o diagramă de dimensiuni standard a rulmentului, puteți identifica în mod concludent numărul complet de model al rulmentului ca S6004-ZZ .

Caz special: aplicabil modelelor cu numere de coadă 00, 01, 02 și 03

Vă rugăm să rețineți că regula împărțirii diametrului interior la 5 nu se aplică lagărelor cu coduri sufixe cuprinse între 00 și 03. Aceste patru tipuri specifice de rulmenți constituie excepții în cadrul standardelor internaționale; dimensiunile diametrului lor interior sunt valori fixe pe care inginerii trebuie să le memoreze. Valorile corespunzătoare specifice sunt următoarele:

Sufixul 00: Diametrul interior fixat la 10 mm (de exemplu, S6000)

Sufixul 01: Diametrul interior fixat la 12 mm (de exemplu, S6001)

Sufixul 02: Diametrul interior fixat la 15 mm (de exemplu, S6002)

Sufixul 03: Diametrul interior fixat la 17 mm (de exemplu, S6003)

Dacă diametrul interior măsurat cu un șubler vernier corespunde uneia dintre cele patru valori enumerate mai sus, vă rugăm să o potriviți direct cu sufixul corespunzător; nu folosiți metoda împărțirii la 5.

Metode de identificare a rulmenților model din 3 cifre (rulmenți în miniatură/mici)

Pentru rulmenții cu bile adânci miniaturali sau mici din oțel inoxidabil, numerele lor de model constau de obicei din trei cifre (de exemplu, S608, S626 etc.). Identificarea acestui tip de rulment este cea mai simplă; * *la fel, formula „împărțire la 5” nu poate fi aplicată. **

Regula de bază: Diametrul interior măsurat al rulmentului = Ultima cifră a numărului de model

Analiza de caz: ** S608-ZZ ** — Dacă utilizați un șubler pentru a măsura diametrul interior al unui rulment mic și găsiți că este ** 8mm **, apoi — pe baza convențiilor pentru desemnările rulmenților din 3 cifre — diametrul interior corespunde direct sufixului numărului de model. Evaluare preliminară: sufixul acestui lagăr este ** 8 **. Combinând acest lucru cu diametrul exterior măsurat (22 mm) și lățimea (7 mm), modelul poate fi confirmat ca rulment miniatural comun ** S608-ZZ **.

Rezumat și recomandări de selecție

În rezumat, pașii pentru identificarea modelului unui rulment adânc cu bile din oțel inoxidabil folosind un etrier vernier pot fi rezumați după cum urmează:

Măsurați diametrul interior, determinați sufixul:

Dacă diametrul interior măsurat este un număr cu o singură cifră (de exemplu, 8 mm), acesta corespunde cifrelor finale ale unui număr de model din 3 cifre (de exemplu, 608).

Dacă diametrul interior măsurat este de 10, 12, 15 sau 17 mm, acesta corespunde sufixelor speciale din 4 cifre 00, 01, 02 și, respectiv, 03.

Dacă diametrul interior măsurat este ≥ 20 mm, utilizați formula ** Diametrul interior ÷ 5 = Sufix ** (de exemplu, 20 ÷ 5 = 04).

Măsurați diametrul exterior și lățimea pentru a determina seria:

Rulmenții cu același diametru interior pot aparține unor serii diferite - cu diametre și lățimi exterioare diferite - din cauza diferențelor de capacitate de încărcare (de exemplu, S6004, S6204, S6304 etc.). Prin urmare, modelul specific trebuie identificat definitiv prin referințe încrucișate atât la diametrul exterior, cât și la lățime.

Prin stăpânirea tehnicilor de măsurare și calcul menționate mai sus, puteți identifica cu ușurință adevărata identitate a unui rulment – ​​chiar și unul „plan” lipsit de ambalaj sau marcaje – evitând astfel situațiile incomode din timpul întreținerii echipamentelor care decurg din achiziționarea unui model greșit sau din imposibilitatea de a asambla corect piesele.
